Train de Pierre

Création en impression 3D d'un panneau publicitaire animé. Le panneau incorpore un écran RGB de résolution 80x160, piloté par un Arduino Nano associé à un lecteur de carte microSD, dissimulés sous la planche du réseau. Toutes les 6 secondes, l'image change : Le boîtier de contrôle contient le lecteur de carte microSD et un arduino Nano :

Fabrication d'un lampadaire mural en impression 3D, peint à la main, et muni d'un éclairage LED fonctionnel. Vente sur ebay d'un lot de 4 lampadaires :  https://www.ebay.fr/itm/126954118053

Les barrières du passage à niveau ont été motorisées (servo-moteurs sous la table).  En outre, deux signaux clignotants rouge Jouef ont été réhabilités (repeints en gris, pour ce conformer à la couleur SNCF). Le tout est contrôlé par une programme Arduino.

L'animation "feux d'artifices" est maintenant installée et sonorisée ; elle intervient après le spectacle lumières et lasers. https://www.instagram.com/p/C__FHx9IWdJ/ Variante du spectacle :

A partir d'un ruban de led RGB adressables, j'ai conçu une animation "feu d'artifice".  Celle-ci est composée de 2 parties : une partie verticale (pour la fusée qui monte dans le ciel) et un pêle-mêle de led pour la partie "explosions". Un programme Arduino permet d'animer ces deux parties et de créer les effets appropriés (scintillement, extinction progressive, couleurs aléatoires). Pour cacher les fils et cacher le plus possibles le carré blanc des led, une planche de carton noire est placée par-dessus l'ensemble, percée de trous au-dessus des led.

3 éclairages blancs ont été dissimulés dans le décor autour du château en ruine ; e lles sont allumées et éteintes par un programme Arduino pour créer des effets de lumières synchronisés avec la musique. Ensuite, la seconde partie du spectacle commence, avec un éclairage led RGB et des lasers à travers un fumigène.

 Sur les voies de garage est, les heurtoirs modifiés précédemment ont été installés.

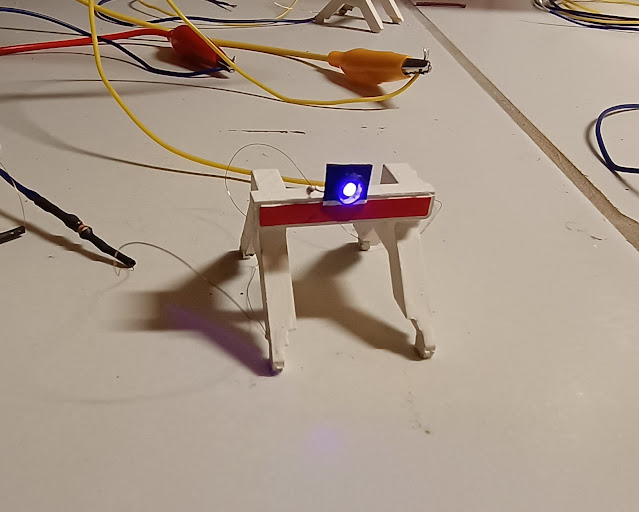

Des LED SMD 0603, extrêmement petites, ont été installées sur les heurtoirs Jouef, en rajoutant un morceau de carte plastique peint, la LED et un morceau de gaine rétractable en guise de pare-soleil sur le feu.

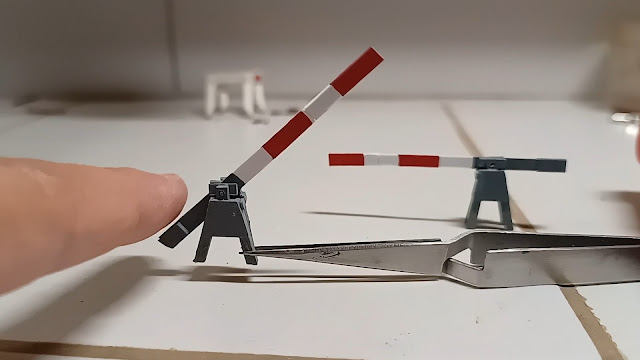

Les modèles commerciaux étant assez chers et souvent pas animés (ou alors à des prix exorbitants), j'ai commencé la création "maison" de barrières de passage à niveau, qui seront animées par un servo-moteur (un fil de pêche attaché près du contrepoids fera l'affaire). Ultérieurement, un système de détection par barrière infra-rouge de passage à l'approche du passage à niveau permettra de l'animer automatiquement. Création terminée, il ne reste plus que le mouvement à asservir à un servomoteur Le modèle qui me sert d'inspiration, quelque peu simplifié dans ma création
